為保證我們的產品可以在合理?xiàng)l件下正常使用，得到您對產品的認可，我們將簡述產品的使用流程以及注意事項，請認真閱讀后，再進行LED顯示屏的安裝和調試工作。

1 使用硬件設備清單：

LED顯示屏 信號連接線 電源連接線 系統控制卡（裝載在電腦內）系統接受收卡（裝載在LED顯示屏內）臺式電腦（含DVI視頻輸出 及 串口） 顯示屏 以及相關附屬配件

2 使用流程

硬件安裝步驟如下：
1、 把DVI顯示卡插于主板的AGP插槽，安裝好該卡的驅動程序；
2、 將數據采集卡插于空的PCI插槽(如果有使用)；
3、 用DVI電纜線把數據采集卡與顯示卡連接在一起；
4、 把控制線與串口(Rs232)相連（可選,靈星雨系統需要）；
5、 用網線與接收卡相連；(具體條數根據工程圖紙)
6、 檢查連接無誤即可進行設置或上電調試。

軟件安裝步驟如下：
1、顯卡驅動安裝
將顯卡驅動程序光盤插入光驅，即可自動進入安裝狀態，請按提示操作即可。首先安裝DirectX8.1；然后再安裝驅動程序；最后安裝控制面板。
2、播放軟件
安裝大屏幕專用播放與設置軟件LED演播室,或其他控制軟件將隨屏所附應用軟件光碟插入光驅，復制或安裝所有的程序到計算機上。

3 電子屏操作步驟（重要）

1、 開屏：請先打開計算機，再打開電子屏。為各設備通入電源（確保輸入電壓符合產品要求）打開LED屏體（屏體通電瞬間會有區域性的閃爍，表明屏體通電），打開計算機，務必確保顯卡設置正確（不正確會沒有顯示畫面，即黑屏），打開控制軟件 ，進行基本的像素尺寸和顯示區域設置（此設置并不影響LED顯示屏畫面的顯示）
2、關屏：首先關掉LED屏體電源，關掉控制軟件，再正確的關閉計算機。

4、發現問題

1 檢查各接線方式是否正確，包括，強電部分的連接（弱電部分已經在生產企業測試完成），信號連接是否正確，主要為系統接收卡輸入與輸出方向是否正確，接收卡上有方向示意。系統連接是否正確（請翻閱系統連接說明）計算機軟件部分是否完成安裝，包括顯卡的設置（請翻閱顯卡設置說明）和控制軟件安裝。

5、注意事項

1、遵守《用戶使用手冊》中的操作步驟；
2、防潮，濕度要求為：最高工作溫度時，LED顯示屏應小于相對濕度為92%
3、溫度適當，溫度要求為：工作環境溫度 -20°C≤t≤80°C、貯存環境溫度 -40°C≤t≤60°C
4、供電電源要符合要求：LED顯示屏的供電電源電壓：220V±10% 頻率：50HZ±5% 安全大地接觸可靠，地線與零線隔離可靠，接入電源遠離大功率用電設備。

在操作流程中的其他問題，請翻閱我們相關的說明，如再有疑問請聯系我們。

戶外LED顯示屏(模組)日常維護說明

1   多塊模組連續不亮或有異常：檢查信號方向第一塊不正常模組的排線和電源線是否接觸良好，如模組無LED亮，則表明無電源輸入，請檢查電源部分（可用萬用表檢查），如出現花色（有色彩混亂的亮點）則表明模組無信號輸入，請檢查第一塊不正常模組的排線的輸入端是否接觸緊密，可多次拔插測試，如問題依舊可以調換新的排線。

2  單模組不亮：檢查該模組的電源供應是否良好，主要是檢查模組上的電源插座是否有松動。如整塊模組出現顏色混亂或者色彩不一致（但有信號輸入，有正確的畫面）則為信號傳輸排縣接觸不良，重新插拔排線，或者更換測試過的排線。如更換良好的排線仍有同樣問題，請察看PCB板的接口是否出現問題。

3   單燈不亮問題檢測方法：用萬用表檢查LED是否損壞，如果燈壞了就按下面第5項換燈。具體測燈方法：把萬用表打到電阻X1檔，指針式萬用表黑表筆接LED的正極，紅表筆接負極（數字表黑筆接負，紅筆接正），如果LED亮，所測的燈是好的，如果燈不亮，所測的燈是壞的。

4   LED壞點維護（失控點）：經過單燈檢測確認為 LED損壞，則根據實際需求，選擇性采用下列維護方法。
4-1正面維護：用對應型號的螺絲刀從正面將固定面罩螺絲去除掉（注意保留好螺絲），取下面罩，進行換燈（請按照下面換燈方法換燈），換燈和膠體密封結束后，將原面罩復原，上緊螺絲（上螺絲時請注意不要壓住燈），最后如有膠體殘留在LED表面請細心清除膠體。

4-2 背面維護：用對應型號的螺絲刀從背面將螺絲去除掉（注意保留好螺絲），拔掉信號排線，為安全請不要拔掉電源連接線，以防止意外，小心將模組從鈑金孔中取出，移到箱體背面，然后依照正面維護方法對單個模組進行維護換燈（請按照下面換燈方法換燈）或者檢修其它。

5   換燈：將損壞LED周圍的膠體用尖利工具（如鑷子）去除掉，并使LED針腳清楚的表露在視線中，右手用鑷子夾住LED，左手用烙鐵（溫度大約為40度左右，過高溫度將對LED造成損傷）接觸焊錫，并做稍許停留（不超過3秒鐘，如超過時間但并不達到拆卸要求，請冷卻后再重新嘗試）將焊錫融化，用鑷子將LED去掉。將符合要求的LED燈正確的插入PCB電路板的孔中，（LED燈的長腳為正極，短腳為負極，PCB上 “方孔”為LED正極針腳插孔，“圓孔”為LED的負極針腳插孔），將少許焊錫絲融化，黏合在烙鐵頭上，用鑷子調整好LED方向，使其平穩，將焊錫焊于LED和PCB相連處，用相同類型的膠體（PH值=7）密封好LED。

系統故障排除-八步排除led顯示屏系統故障

第1步：檢查顯卡設置部分是否設置好，根據需要設置方法在光盤電子檔中有，請查閱。

第2步：檢查系統基本連接，如 DVI 線，網線插口是否正確，主控卡與電腦PCI 插曹的連接，串口線連接等，連接方法已經有圖例，請認真查閱參考

第3步：檢查電腦及LED電源系統是否滿足使用需求。當LED屏體電源不足時，當顯接近白色（耗電多）會引起畫面閃爍，根據箱體電源需求配制合適供電電源。

第4步：檢查發送卡的綠燈是否有規律閃爍，閃爍轉第6步，如果不閃爍，重新啟動，沒進win98/2k/xp之前檢查綠燈是否有規律閃爍, 如閃爍轉第二步操作，請檢查DVI線連線是否連接好，如果問題沒解決為發送卡、顯卡和DV線I三者之一有故障，請分別更換后重復第3步。

第5步：請按軟件說明進行設置或重新安裝后再設置，直到發送卡綠燈閃爍，否則重復第3步。

第6步：檢查接收卡綠燈（數據燈）是否與發送卡綠燈同步閃爍，如果閃爍轉第8步，檢查紅燈（電源）是否亮，如果亮轉第7步，不亮檢查黃燈（電源保護）是否亮，如不亮檢查電源是否接反或電源無輸出，如亮檢查電源電壓是否為5V，如是關掉電源，去掉轉接卡及排線再試，如問題沒解決為接收卡故障，更換接收卡，重復第6步。

第7步：檢查網線是否連接良好或太長(必須使用標準的超5類網線，無中繼器的網線最長距離小與100米)，檢查網線是否按標準制作（請查閱統安裝與設置），如問題沒解決為接收卡故障，更換接收卡，重復第6步。

第8步：檢查大屏電源燈是否亮，如不亮轉第7步，檢查轉接卡接口定義線是否與單元板匹配。

注意：大部分屏體連接好后，都有可能出現局部某箱體無畫面或者花屏，由于網線的RJ45接口連接不牢固，或者接收卡電源沒有連接，導致信號沒有傳過去，所以請重新拔插網線（或者調換），或插上接收卡電源（注意方向）都能解決問題

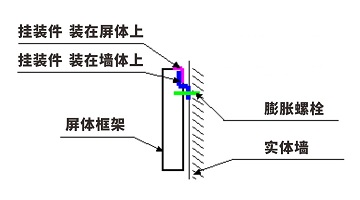

1)掛裝（貼墻裝）

適用于10平方米以下的顯示屏。墻體要求是實墻體或懸掛處有混凝土梁。空心磚或簡易隔檔均不適此安裝方法。

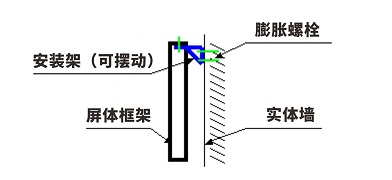

2)架裝適用于10平方米以上的顯示屏，且便于維修。其他具體要求同貼墻裝一樣。

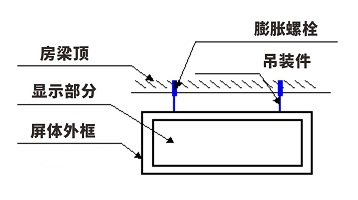

3)吊裝適用與10平方米以下的顯示屏，此安裝方式必須要有適合安裝的地點，如上方有橫梁或過梁處。且屏體一般需要加后蓋。

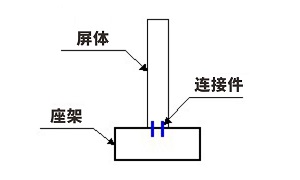

4)座裝座裝可分為：

    可移動座裝：指座架單獨加工而成。放置于地面，可以移動。

固定式座莊：指座架是與地面或墻面相連接的固定式座架。

關于led顯示屏使用中應注意的事項：

一、 開關led顯示屏注意事項：
     1 開關順序：
       開屏?xí)r：先開機，后開屏。
       關屏?xí)r：先關屏，后關機

(先關計算機不關顯示屏，會造成屏體出現高亮點，燒毀燈管，后果嚴重。)
     2、開關屏?xí)r間隔時間要大于 5分鐘。
     3、計算機進入工程控制軟件后，方可開屏通電。
     4、避免在全白屏幕狀態下開屏，因?yàn)榇藭r(shí)系統的沖擊電流最大。
     5、避免在失控狀態下開屏，因?yàn)榇藭r(shí)系統的沖擊電流最大。
        A計算機沒有進入控制軟件等程序；
        B 計算機未通電；
        C 控制部分電源未打開。
     6．環境溫度過高或散熱條件不好時，應注意不要長時間開屏。
     7．電子顯示屏體一部分出現一行非常亮?xí)r，應注意及時關屏，在此狀態下不宜長時間開屏。
     8．經常出現顯示屏的電源開關跳閘，應及時檢查屏體或更換電源開關。
     9．定期檢查掛接處的牢固情況。如有松動現象，注意及時調整，，重新加固或更新吊件。
     10．根據大屏幕顯示屏屏體、控制部分所處環境情況，避免蟲咬，必要時應放置防鼠藥。

二、 控制部分的更改、變動注意事項
     1．計算機、控制部分的電源線零、火不能反接，應嚴格按原來的位置插接。如有外設，連接完畢后，應測試機殼

是否帶電。
     2．移動計算機等控制設備時，通電前應首先檢查聯接線、控制板有無松動現象。
     3．不能隨意改動通訊線、扁平聯接線的位置、長度。
     4．移動后如發現短路、跳閘、燒線、冒煙等異常顯現時，不應反復通電測試，應及時查找問題。

三 軟件操作使用注意事項
     1 軟件備份：WIN2003、WINXP、應用程序、軟件安裝程序、數據庫等。
     建議使用“一鍵還原”軟件，操作方便。
     2 熟練掌握安裝方法、原始數據恢復、備份。
     3 掌握控制參數的設置、基礎數據預置的修改
     4 熟練使用程序、操作與編輯。
     5 定期檢查病毒，刪除無關的數據
     6．非專職人員，請勿操作軟件系統。
